▲铝钛合金一体成型机身，高强度和韧性
▲扳机式锁扣，可随心所欲地将360°反作用力臂定位于坚固的支点上
▲可360°×180°旋转的油管接头，无使用空间限制
▲最大工作压力70MPa，精度高达±3%
▲方驱连接高强度套筒工作，适用范围广
▲新型防松接头，保证油路畅通
▲从194-73000NMm,规格最全，螺栓覆盖最广
▲铝钛合金一体成型机身，高强度和韧性
▲扳机式锁扣，可随心所欲地将360°反作用力臂定位于坚固的支点上
▲可360°×180°旋转的油管接头，无使用空间限制
▲最大工作压力70MPa，精度高达±3%
▲方驱连接高强度套筒工作，适用范围广
▲新型防松接头，保证油路畅通
▲从194-73000NMm,规格最全，螺栓覆盖最广
型号 | CT01 | CT03 | CT05 | CT08 | CT10 | CT15 | CT20 | CT25 | CT35 | CT45 |
最大扭矩 （Nm） | 1912 | 4573 | 7605 | 11030 | 16003 | 20880 | 27015 | 36013 | 50110 | 61298 |
最小扭矩 （Nm） | 190 | 457 | 760 | 1098 | 1563 | 2075 | 2708 | 3503 | 5015 | 60254 |
参考螺母范围（mm） | 16-36 | 22-48 | 27-56 | 30-64 | 36-72 | 39-85 | 42-90 | 48-100 | 64-120 | 72-140 |
重量 （kg） | 2.1 | 4.0 | 7.0 | 9.5 | 13.5 | 18 | 25 | 32 | 41 | 58.5 |

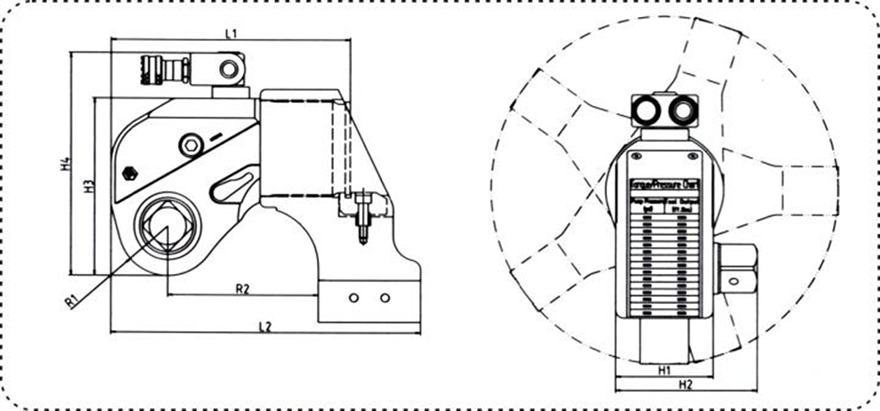

L1（mm） | 129 | 166 | 200 | 219 | 249 | 275 | 300 | 320 | 363 | 415 |
L2（mm） | 180 | 232 | 282 | 298 | 346 | 411 | 395 | 456 | 490 | 567 |
H1（mm） | 50 | 69 | 80 | 90 | 100 | 111 | 120 | 137 | 153 | 163 |
H2（mm） | 72 | 96 | 122 | 134 | 142 | 163 | 183 | 198 | 215 | 228 |
H3（mm） | 96 | 124 | 150 | 169 | 183 | 208 | 221 | 250 | 281 | 279 |
H4（mm） | 136 | 172 | 198 | 218 | 232 | 248 | 265 | 310 | 330 | 3 25 |
R1（mm） | 26 | 33 | 38 | 47 | 50 | 57 | 59 | 67 | 76 | 79 |
R2（mm） | 92 | 128 | 145 | 165 | 196 | 220 | 230 | 251 | 280 | 394 |
驱动轴 | 3/4〞 | 1〞 | 1 1/2〞 | 1 1/2〞 | 1 1/2〞 | 2 1/2〞 | 2 1/2〞 | 2 1/2〞 | 2 1/2〞 | 2 1/2〞 |
▲ 请与柏格曼销售工程师联系确认扭矩，套筒尺寸 ▲ 重载套筒为另选件
