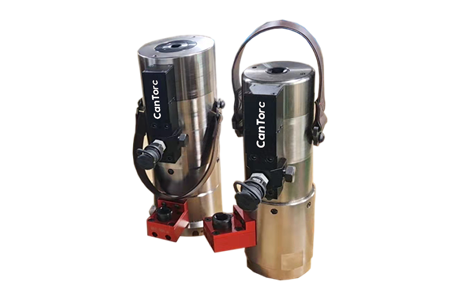

▲新型CMD系列双级液压拉伸器是专为各类空间狭小、载荷要求大、寿命
要求长、速度要求快等特殊要求设计的双级液压螺栓拉伸器
▲所有CMD拉伸器都达到了EN ISO 898-1:1999标准,以及ASTM
A490M针对10.9级螺栓设定的载荷要求
▲使用快速、安全、可靠、 耐用
双级拉伸器设计最大工作压力为1350bar
▲ 如需订购特殊规格的拉伸器,请与柏格曼销售工程师联系
型号 | 螺栓直径(mm) | 螺杆突出长度(mm) | 最大行程 (mm) | 最大载荷 (kN) | A (mm) | B (mm) | D (mm) | 重量 (kg) | |
最小 | 最大 | ||||||||
CMD30 | M30 | 62 | 69 | 8 | 465 | 72 | 205 | 64 | 5.8 |
CMD33 | M33 | 66 | 73 | 10 | 575 | 79 | 217.5 | 71.5 | 7.2 |
CMD36 | M36 | 75 | 82 | 10 | 678 | 84.5 | 229.5 | 75 | 8.1 |
CMD39 | M39 | 88 | 98 | 10 | 810 | 92 | 263 | 83 | 10.4 |
CMD42 | M42 | 83 | 91 | 10 | 929 | 97 | 262.5 | 88 | 11.8 |
CMD45 | M45 | 87 | 96 | 10 | 1079 | 105 | 271 | 95 | 14.0 |
CMD48 | M48 | 93 | 102 | 10 | 1221 | 111 | 281 | 101 | 16.0 |
